限位開關在自動化控制系統中的設計與實現是確保設備精確、安全運行的關鍵環節。以下是對限位開關在自動化控制系統中設計與實現的詳細探討：

一、限位開關的概述

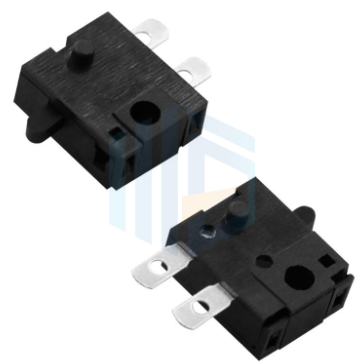

限位開關（Limit Switch）是一種重要的工業控制裝置，廣泛應用于自動化設備中，用來檢測物體的位置或運動狀態，進而實現系統的自動控制。它能夠將機械位移信號轉換為電信號，從而對工業設備的運行狀態進行實時監控與控制。

二、限位開關的工作原理
限位開關的工作原理基于機械觸發機制。當被檢測物體到達預設位置時，開關中的機械結構受到外力作用，觸點被觸發，從而產生開關信號。該信號可以用于啟動、停止或反轉電機，也可用于其他控制回路，保證設備按照設定邏輯運行。限位開關通常采用彈簧加載的杠桿或推桿，確保開關能夠在外部條件變化時迅速恢復到初始狀態，從而具備重復觸發能力。

三、限位開關的分類與選擇
根據結構和功能的不同，限位開關可以分為以下幾類：直動式限位開關：由被測物體直接推動觸發杠桿或推桿，使觸點閉合或斷開。適用于簡單的機械位置檢測。滾輪式限位開關：通過被測物體推動滾輪來觸發開關，適合于需要較長行程和更柔和觸發的應用場景。微動限位開關：響應速度快、精度高，適用于需要精確控制的微小位移場合。非接觸式限位開關：通過感應技術（如電容、感應等）來檢測物體位置，不需要與物體直接接觸，適合于需要無損檢測或特殊環境的應用。在選擇限位開關時，需要考慮設備的運動特性、檢測精度、環境適應性以及成本等因素。例如，在高溫、潮濕或腐蝕性環境中，應選擇具有相應防護等級的限位開關。

四、限位開關在自動化控制系統中的設計與實現
設計步驟，確定需求：明確自動化控制系統對限位開關的具體需求，包括檢測精度、觸發方式、信號輸出類型等。選型與采購：根據需求選擇合適的限位開關型號，并進行采購。安裝與調試：將限位開關安裝到設備的預定位置，并進行調試，確保開關能夠正確觸發并輸出信號。實現方式，硬件連接：將限位開關的信號輸出端與自動化控制系統的輸入端進行連接，確保信號能夠正確傳輸。軟件編程：在自動化控制系統的軟件中，編寫相應的程序邏輯，根據限位開關的信號進行設備控制。例如，當限位開關觸發時，控制電機停止運轉或反轉。
